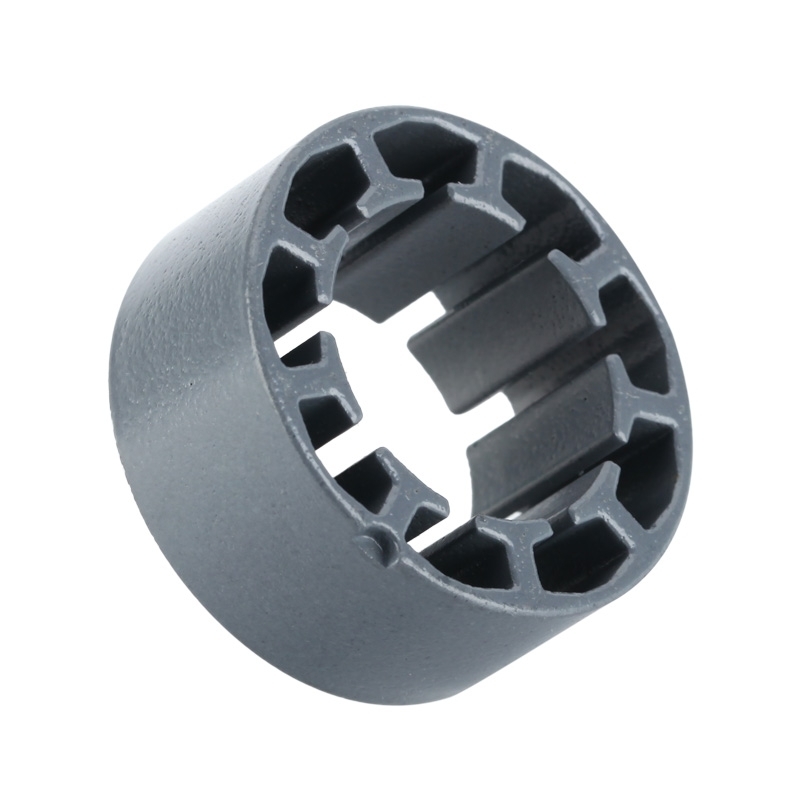

SMC Somaloy Zacht Magnetisch Composiet voor BLDC Motoren

Moq:	500

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Type:

Zachte magnetische composiet

samengesteld:

Ferrietmagneet

Vorm:

aangepast

Tolerantie:

± 10%, standaardtolerantie

Verwerkingsservice:

Gieten

Cijfer:

Somaloy 500 1P/700 1P/700 3P/1000 3P

Dikte:

7.4g/cm3

Coating:

Isolerende laag

Verwerking:

Het drukken

Magnetische eigenschappen:

Verbeterde, 3D -fluxpaden

Materiële samenstelling:

IJzeren poederdeeltjes

Productiemethode:

Poedermetallurgie

Verlies door wervelstroom:

Lager op hoge frequenties

Machtsdichtheid:

Hoog bij 3D magnetische flux

Ontwerpflexibiliteit:

Complexe vormen mogelijk

Markeren:

Somaloy SMC voor BLDC-motoren

zacht magnetisch composietmateriaal

Somaloy motorkern materiaal

Productbeschrijving

SMC Somaloy Zacht Magnetisch Composiet voor BLDC Pompasiale Flux Motor

Productspecificaties

Attribuut	Waarde
Type	Zacht Magnetisch Composiet
Composiet	Ferrite Magneet
Vorm	Aangepast
Toepassing	Industriële Magneet
Tolerantie	±10%, Standaard Tolerantie
Verwerkingsservice	Vormen
Kwaliteit	Zacht Magnetisch Composiet, Somaloy 500 1P/700 1P/700 3P/1000 3P
Levertijd	31-45 dagen
Productnaam	Zacht Magnetisch Composiet (SMC)
Afmeting	Aangepaste Afmeting
Dichtheid	7.4g/cm3
Coating	Isolerende laag
Verwerking	Persen
Gebruik & Toepassing	Industriële motoren etc.
Specificaties	Alle vormen
Kwaliteitssysteem	ISO/TS16949:2008

Productbeschrijving

Zachte magnetische composieten (SMC's) komen naar voren als een superieure optie om de motorprestaties en het ontwerp in verschillende industrieën te verbeteren.
Motoren van de volgende generatie gebruiken zachte magnetische composieten (SMC's) met verbeterde magnetische eigenschappen, 3D-fluxpaden en aangepaste geometrieën.
SMC-materialen bestaan uit ijzerpoederdeeltjes die zijn gecoat met een elektrisch isolerende laag, gevormd tot complexe vormen door middel van poedermetallurgie, waardoor een driedimensionaal magnetisch circuitontwerp mogelijk is.

Toepassingen

Automotive:

Tractiemotoren
Airconditioningcompressoren
Pompen (koeling, olie, etc.)
DC/DC-omvormers
Opladers in het voertuig

Industrieel:

Airconditioningcompressoren
Ventilatoren
Zonne-energiesystemen
Industriële motoraandrijvingen
Opladen van batterijen buiten het voertuig

Belangrijkste voordelen

Compact ontwerp: Vermindert zowel de grootte als het gewicht van componenten
Hoge prestaties: Voldoet aan de meest veeleisende efficiëntie-eisen
Kostenefficiëntie: Compacte ontwerpen vereisen minder materiaal met minimale afvalproductie
Hoge vermogensdichtheid: Mogelijk gemaakt door 3D magnetische flux
Verminderde wervelstroomverliezen: Superieure prestaties bij hoge frequenties in vergelijking met laminatiestaal
Ontwerpflexibiliteit: Complexe vormen maken innovatieve productontwerpen mogelijk
Operationele voordelen: Koperbesparing, snelle respons, snelle en nauwkeurige aandrijving, intensieve operaties
Parameter

Hars Hars	Magnetisch Magnetisch poeder	Directionele eigenschap Directionele eigenschap	Kwaliteit Kwaliteit	Magnetische eigenschappen Magnetisch eigenschappen										Overige eigenschappen Overige eigenschappen
				Magnetische eigenschappen Magnetisch eigenschappen										Overige eigenschappen Overige eigenschappen
				Br		Hcb		Hcj		(BH)max		α (Br)	β (Hcj)	Dichtheid Dichtheid	Buigsterkte Buig Sterkte
				kG	T	kOe	kA/m	kOe	kA/m	MGOe	kJ/m3	%/K	%/K	g/cm3	MPa
				kG	T	kOe	kA/m	kOe	kA/m	MGOe	kJ/m3	%/K	%/K	g/cm3	MPa
PA11 /PA12	SmFeN+Ferrite SmFeN+Ferrite	Anisotroop Anisotroop	HSFD30b	3.73	0.37	2.56	204	4.83	384	3.30	26.4	-0.10	-0.38	3.80	80
			HSFD40b	4.40	0.44	3.05	243	6.28	500	4.30	34.4	-0.09	-0.40	3.90	77
			HSFD50b	4.90	0.49	3.54	282	6.55	521	5.25	42.0	-0.09	-0.43	4.00	78
			HSFD60b	5.39	0.54	4.03	321	6.80	541	6.37	51.0	-0.08	-0.45	4.05	79
			HSFD70b	5.69	0.57	4.39	349	6.93	551	7.30	58.4	-0.07	-0.47	4.10	75
	SmFeN SmFeN		HSD80b	6.03	0.60	5.07	403	7.80	621	8.39	67.1	-0.07	-0.50	4.15	79
			HSD90b	6.39	0.64	5.10	406	7.70	613	9.15	72.8	-0.07	-0.50	4.27	77
			HSD100b	6.53	0.65	5.12	407	7.40	589	9.81	78.5	-0.07	-0.50	4.35	79
			HSD110b	6.85	0.69	5.35	426	7.15	569	10.85	86.8	-0.07	-0.50	4.53	71
	Injectie NdFeB Injectie NdFeB		HND120a	7.52	0.75	5.79	461	12.6	1003	12.10	96.3	-0.13	-0.59	4.75	85
			HND120a	7.52	0.75	5.79	461	12.6	1003	12.10	96.3	-0.13	-0.59	4.75	85
			HND150a	8.36	0.84	6.63	528	12.0	955	15.20	120.9	-0.13	-0.59	5.25	80
			HND150a	8.36	0.84	6.63	528	12.0	955	15.20	120.9	-0.13	-0.59	5.25	80
	NdFeB+SmFeN NdFeB+SmFeN		HSND100a	6.89	0.69	5.12	408	8.81	701	10.30	82.0	-0.10	-0.57	4.45	99
			HSND120a	7.81	0.78	5.70	454	10.2	812	12.47	99.3	-0.10	-0.57	4.95	91
			HSND140a	8.20	0.82	6.23	496	11.0	876	13.90	110.7	-0.10	-0.57	5.15	85
			HSND150a	8.40	0.84	6.30	501	10.5	836	14.85	118.3	-0.10	-0.57	5.28	88

Productpresentatie

Kopersgids

Bestelinformatie vereist:
- Productmateriaal, afmeting, kwaliteit, oppervlaktecoating, hoeveelheden
- Schets of tekening met afmetingen en toleranties indien beschikbaar
- Magnetisatie-eisen: gemagnetiseerd/ongemagnetiseerd, richting
- Details van de beoogde toepassing
OEM/ODM-diensten: Aangepaste vereisten zijn acceptabel
Monsters: 1-2 weken voor OEM/ODM-monsters, 5-10 dagen voor artikelen op voorraad
Bestelling plaatsen: Via e-mail of online
Bestelprocedure: Discussie → PI-bevestiging → Betaling → Productie (15-25 dagen) → Verzending
Betaalmethoden: T/T, Paypal, Western Union, L/C, D/A, D/P
Fabrieksbezoeken: Welkom op afspraak
